語音朗讀一、 概述
1.1適用范圍
適用于交流50/60HZ電壓380V及以下的控制設備中，作樣式定時元件?？砂凑疹A(yù)訂時間接通或斷開各種控制電路的電源，適用于路燈、霓虹燈、廣告牌燈、廣播電視設備以及各種家用電器。
1.2型號定義
KG：額定電源電壓:見3.5
316：時控
T - ：設計序號
□ ：開關
1.3正常工作條件及安裝條件
1.3.1使用環境：海拔不超過2000米；周圍環境溫度+40攝氏度—— －5攝氏度；額定控制電源電壓變化范圍為85%——110%額定電壓；在無嚴重震動和爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞金屬和絕緣體與灰塵；在雨雪侵蝕不到的地方。
二．結構特性
本時控開關采用八位微處理器芯片。直接封裝在PCB板上，外圍使用貼片元件、表面安裝LCD液晶顯示屏，大功率繼電器輸出；電池可更換。
三．技術特性
3.1額定絕緣電壓Ui：380V；
3.2額定耐沖擊電壓Uimp：AC1.5KV；
3.3 使用類別下各個額定工作電壓Ue/額定工作電流Ie：
AC-15 Uc/Ie：AC240V/2A；Uc/Ie：AC380V/1.9A；
3.4額定發熱電流Ith：10A；
3.5額定控制電源電壓Us：AC50/60HZ;220V/380V；
3.6污染等級：3；
3.7 外殼防護等級：IP50；
3.8負載功率：（阻性負載：6KW；感性負載：1.8KW；
電機負載：1.2KW；燈負載：0.9KW）；
3.9走時誤差：小于2秒/天；
3.10開關次數：日/周循環10次開關；
3.11開關時間：可按日或周循環；
3.12最長控制時間：168小時，最短時間1分鐘；
3.13機械壽命最少1000,000次；
3.14 電壽命：100,000次；
3.15與短路保護器（SCPD）的協調配合：推薦使用SCPD為PT16-00，10A的熔斷器，基本保護類型“1”型協調配合，即時控開關在短路條件下不應對人及設備引起危害，在未修理或更換零件前，不得繼續使用。在選用不同型號規格的熔斷器時，原有的協調配合可能失效。

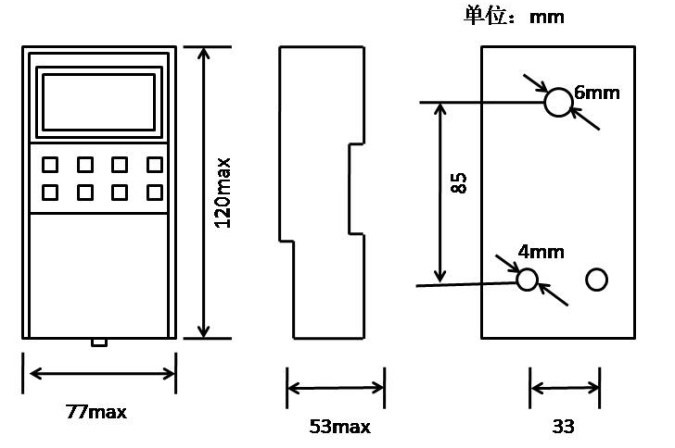

四．產品外型及安裝尺寸：
外型及安裝開孔尺寸（或采用35mm標準導軌安裝）
五．安裝、使用操作
5.1調時鐘（出廠已經調整好）如需再調整按住“時鐘鍵”不放的同時再按“校星期、校時鍵、校分鍵”，調整北京時間。

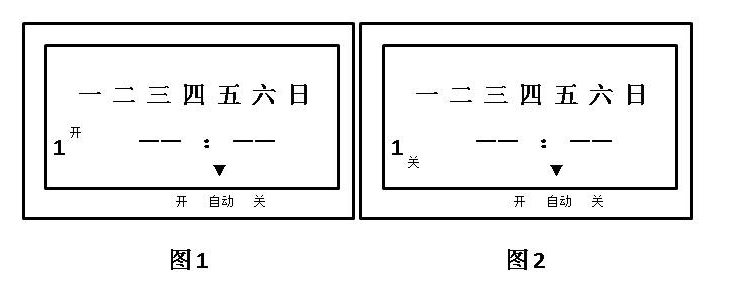

5.2設定第一次開啟時間：按一下“定時”鍵，液晶顯示器屏出現（圖1）狀態，再按“校時鍵、校分鍵”，輸入第一次開啟時間。
5.3設定第一次關閉時間：按一下“定時”鍵，液晶顯示器屏出現（圖2）狀態輸入第一次開啟時間，再按“校時鍵、校分鍵”，輸入第一次關閉時間。
5.4繼續按動“定時”鍵，液晶顯示屏左下方將顯示“2開、2關、3開、3關、........、10開、10關”，參考步聚2、3設置以后各次開關時間，如果每天只開關一次，則必須按“取消/恢復”鍵，將“2開、2關、3開、3關、........、10開、10關”存儲時間消除，使液晶屏幕上顯示“――：――”的圖樣（不是00：00）。
5.5.定時設置完畢后，應按“時鐘”鍵，使液晶屏幕上顯示當前北京時間。若不一致，請按“校時、校分、校星期”鍵進行調整或重新設定；
5.6接上電源時，面板上綠燈亮表示電路有電，紅綠燈同時亮，表示開關接通。

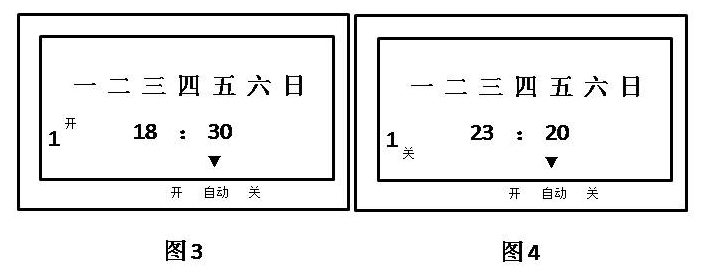

5.7.按“自動/手動”鍵，可直接控制開或關電路。要讓開關自動時，應先按“自動/手動”鍵，將顯示屏下方的“▼”符號調到“關”的位置，然后按下此鍵調到“自動”位置。例如控制器每天下晚上18：30自動開啟，按以上第2設定（圖3），每天23：20自動關閉，按以上第3設定（圖4），按第4點調試，使液晶屏幕上 “2開、2關、3開、3關、........、10開、10關”顯示為“――：――”的圖樣，再按第6點、第7點操作。
5.8按“定時”鍵，再按(星期)可以設定每天相同，每天不同，星期一至星期五相同，星期六至星期日設定相同。

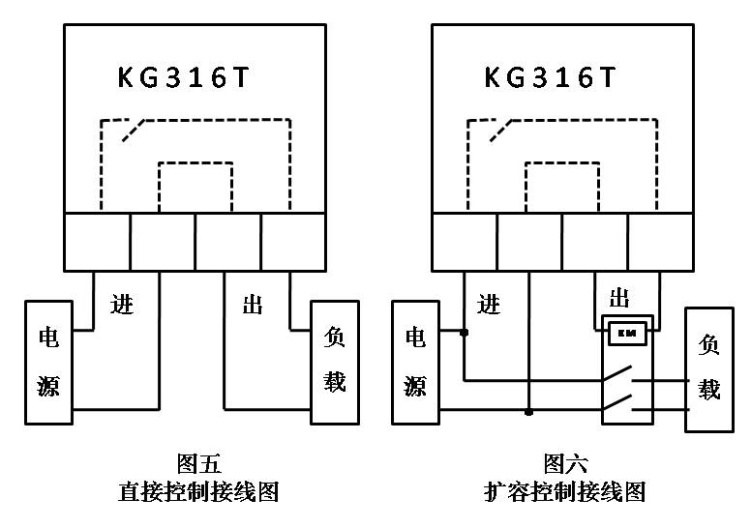

5.9.1直接控制方式的接線：負載功率不超過本產品額定控制功率，可采用直接控制方式，接線方式見（圖5）；
5.9.2擴容控制方式的接線：負載功率超過本產品額定控制功率，就需要一個超過電器功率的接觸器來擴容，接線方式見（圖6）。
六．操作注意事項：
6.1.為防止強電流下觸點發熱，接線時務必?cái)Q緊接線柱的螺絲。
6.2.嚴禁帶點安裝和拆卸產品。
6.3請定期更換電池，避免引起顯示不清或無顯示。
七．常見故障及排除方法
7.1 LCD無顯示或顯示不清，檢查電池電力是否耗盡，更換電池。
7.2通電后不工作：首先檢查設定是否正確，以及是否設定在“自動”位置。
7.3設置正常，而繼電器不工作，檢查電源電壓是否過低。
7.4燒壞產品：檢查電源線是否接錯。
7.5產品出現故障，首先斷開電源，再檢查原因，作相應處理。
